2D-модель в TRIK Studio Junior

Интерфейс и работа с 2D-моделью (интерактивным режимом имитационного моделирования) в TRIK Studio Junior почти полностью совпадает с интерфейсом и работой в TRIK Studio:

2d-model

Отличительной особенностью является только элемент «Кубик» на панели редактирования модели мира.

Редактирование модели мира

Редактирование модели мира осуществляется с помощью соответствующей панели.

	Название	Описание	Горячая клавиша
	Курсор	Переключение в режим выбора.	1
	Стена	Добавление на сцену препятствия в виде стены. При добавлении с нажатой клавишей Shift стена помещается либо под прямым углом, либо под углом в 45° относительно границ окна. Отображается стена в виде «кирпичной» линии. При касании такой линии датчиком касания или при попадании в зону действия датчиком расстояния происходит срабатывание сенсора. Робот не может проехать сквозь стену.	2
	Кубик	Добавление на сцену препятствия в виде кубика	3
	Мяч	Добавление на сцену препятствия в виде мяча. При касании тележки он отскакивает на некоторое расстояние.	4
	Линия	Добавление на сцену прямой линии. При добавлении линии с нажатой клавишей Shift линия помещается либо под прямым углом, либо под углом в 45° относительно границ окна. На линию могут реагировать датчики света и цвета, расположенные на виртуальном роботе. Можно настраивать цвет и толщину линии.	5
	Кривая Безье	Добавление на сцену линии с возможностью закругления. На линию могут реагировать датчики света и цвета, расположенные на виртуальном роботе. Можно настраивать цвет и толщину линии.	6
	Прямоугольник	Добавление на сцену прямоугольника. Можно настраивать цвет и толщину линий прямоугольника, а также цвет его заливки.	7
	Эллипс	Добавление на сцену эллипса. Можно настраивать цвет и толщину линий эллипса, а также цвет его заливки.	8
	Стилус	Рисование линии мышью. На нарисованную линию могут реагировать датчики света и цвета, расположенные на виртуальном роботе. Можно настраивать цвет и толщину линий.	9
	Картинка	Добавление на сцену готового фона.	0

Кубик

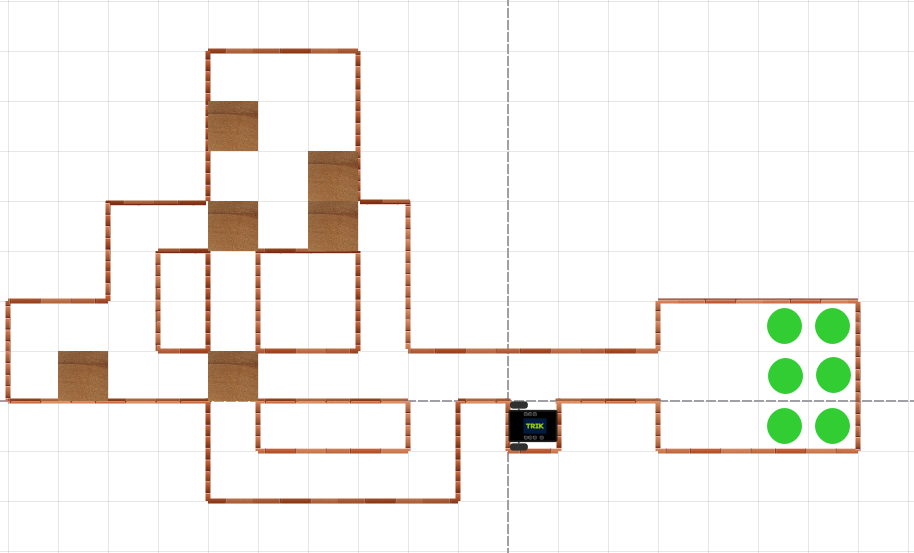

Элемент «Кубик» позволяет создавать упражнения в виде игр-головоломок, в которой «Исполнителю» необходимо расставить ящики по обозначенным местам лабиринта.

​
