Веб-интерфейс контроллера ТРИК

Веб-интерфейс контроллера ТРИК позволяет:

Запуск веб-интерфейса​

‌Для запуска веб-интерфейса:

  1. Подключите контроллер ТРИК к компьютеру любым из возможных способов.
  2. Введите в адресной строке браузера IP-адрес контроллера.

Пример ввода IP-адреса

IP-адрес контроллера отображается на экране после подключения к сети.

Меню веб-интерфейса​

Меню веб-интерфейса содержит следующие пункты:

  1. Сеть.
  2. Порты.
  3. МЭМС (микроэлектромеханические системы).
  4. Видеотрансляция.
  5. Бортовой журнал.
  6. Программы.
  7. Изображения.

Сеть​

На вкладке «Сеть» можно:

  • ‌Задать параметры Wi-Fi-сети для контроллера в режиме точки доступа Wi-Fi-клиента.
  • Изменить имя точки доступа Wi-Fi для контроллера в режиме точки доступа Wi-Fi.
  • Задать бортномер контроллера и IP-адрес ведущего контроллера для взаимодействия контроллеров.
  • Включить или отключить PPP-демон (PPP-демон нужен для эмуляции сетевого подключения через последовательный порт).

Вкладка «Сеть»

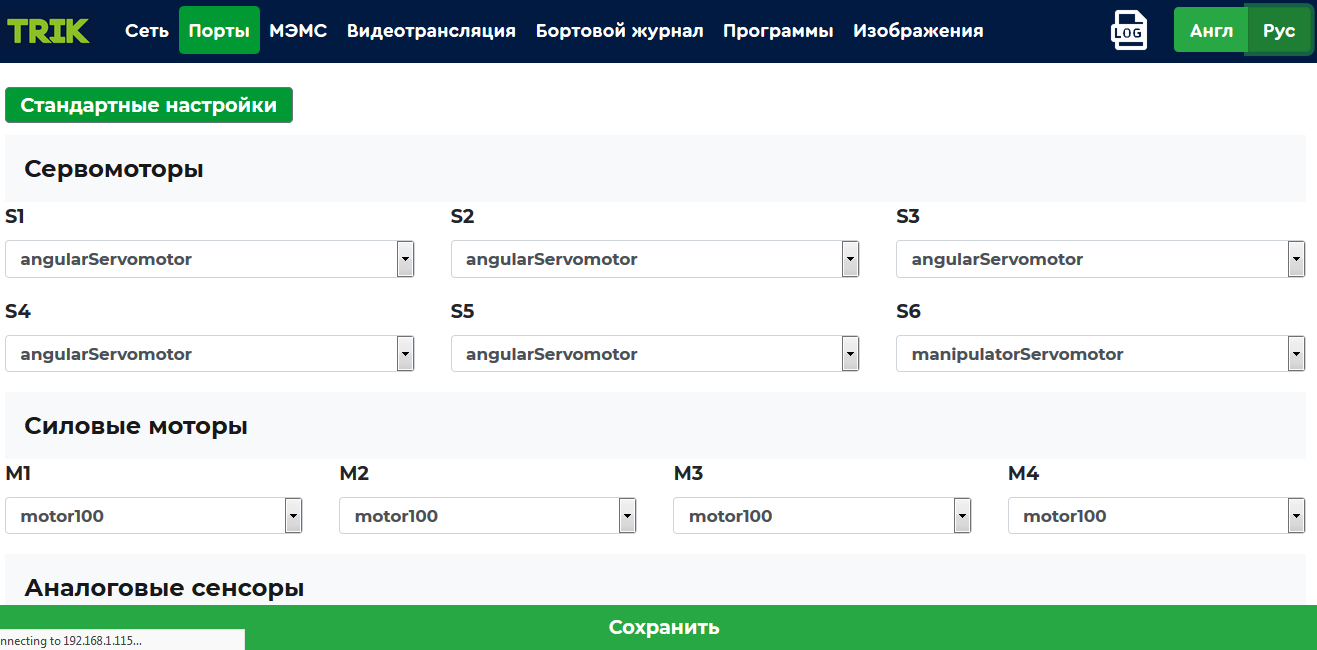

Порты​

На вкладке «Порты» можно:

  • Выбрать тип подключаемых силовых моторов для каждого порта.
  • Выбрать тип подключаемых сервомоторов для каждого порта.
  • Выбрать тип подключаемых аналоговых датчиков для каждого порта.
  • Выбрать тип энкодеров, использующихся в моторах, для каждого порта, а также положительное направление отсчета положения вала мотора для каждого порта.
  • Выбрать тип подключаемых цифровых датчиков для каждого порта.
  • Сконфигурировать порты для подключения видеокамер.

После изменения настроек необходимо нажать на кнопку «Сохранить» внизу экрана и подтвердить действие.

Силовые моторы​

В разделе «Силовые моторы» вы можете выбрать тип подключаемых силовых моторов для каждого порта.

Сервомоторы​

В разделе «Сервомоторы» вы можете выбрать тип подключаемых сервомоторов для каждого порта.

Аналоговые сенсоры​

В разделе «Аналоговые сенсоры» вы можете выбрать тип подключаемых аналоговых сенсоров для каждого порта.

Энкодеры​

В разделе «Энкодеры» вы можете выбрать тип энкодеров, использующихся в моторах, для каждого порта, а также положительное направление отсчета положения вала мотора для каждого порта.

Датчики дистанции​

В разделе «Датчики дистанции» вы можете выбрать тип подключаемых цифровых датчиков для каждого порта.

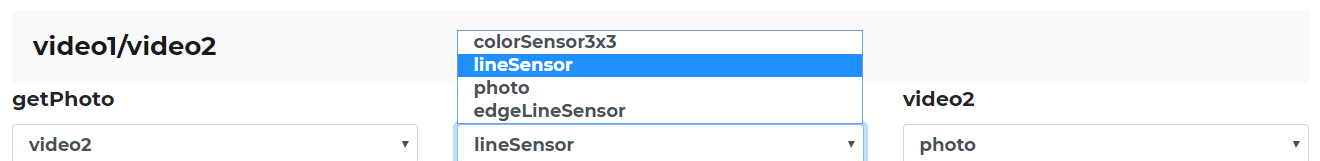

Video1 / Video2​

Видеопорты и подключенные к ним видеокамеры могут работать в следующих режимах:

  • colorSensor3x3 — режим датчика цвета.
  • lineSensor — режим сенсора линии с детектированием цвета.
  • photo — камера используется для получения снимков и видеопотока.
  • edgeLineSensor — режим сенсора линии с детектированием границ (работает на инверсных линиях).

МЭМС​

Вкладка МЭМС (микроэлектромеханические системы) позволяет:

  • Включить или отключить гироскоп или акселерометр.
  • Выбрать частоту обновления и диапазон работы акселерометра и гироскопа в «Расширенных настройках».

Для изменения конфигурации необходимо нажать кнопку «Сохранить» и подтвердить действие.

Видеотрансляция​

Вкладка «Видеотрансляция» позволяет смотреть видео с установленной на контроллере камеры.

Для её запуска необходимо в программу управления роботом с пульта добавить блок «Запустить видеотрансляцию».

Бортовой журнал​

На вкладке «Бортовой журнал» отображаются логи контроллера, которые можно скачать для последующей отправки их в службу поддержки.

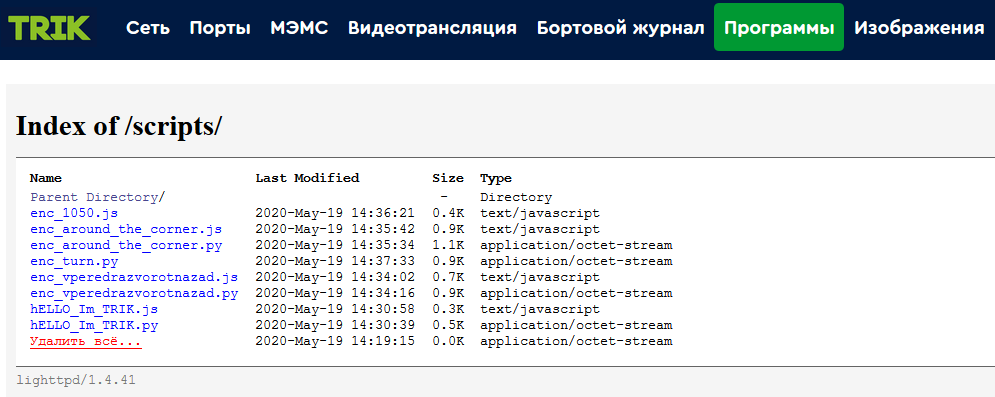

Программы​

На вкладке «Программы» отображаются загруженные на контроллер программы.

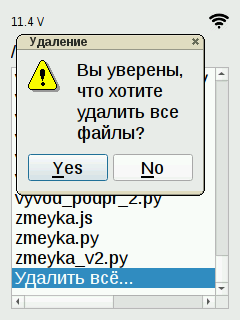

Удалить все программы можно через интерфейс контроллера.

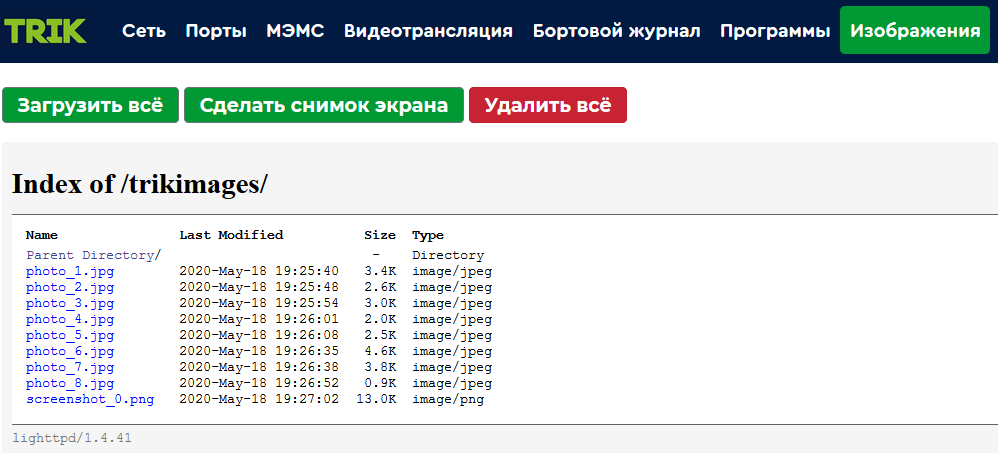

Изображения​

Вкладка «Изображения» содержит изображения, сделанные с помощью подключенной камеры, а также скриншоты экрана контроллера.

На вкладке вы можете:

  • Сделать снимок экрана контроллера.
  • Просмотреть и скачать полученные с контроллера изображения как по отдельности, так и все вместе.
  • Удалить все имеющиеся изображения (выборочного удаления не предусмотрено).

LOG​

Иконка позволяет скачать лог-файлы. Подробнее читайте в статье «Действия при неправильной работе TRIK Studio или контроллера ТРИК» в разделе «Сбор логов на контроллере ТРИК».

​​
​​
​​
​​
​​
​​
​​
​​
​​
​​
​​
​​
​​
