Тестирование подключенных к контроллеру ТРИК устройств

На контроллере ТРИК вы можете протестировать подключенные к нему устройства:

  1. Аналоговые датчики.
  2. Сервоприводы.
  3. Силовые моторы.
  4. Цифровые датчики.
  5. Энкодеры.
  6. Гироскоп.
  7. Акселерометр.
  8. Камера.

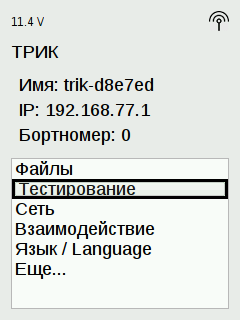

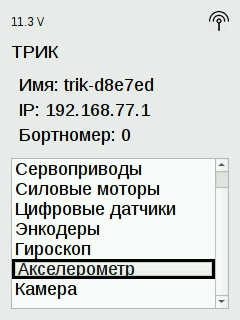

Для этого зайдите в меню «Тестирование».

к сведению

Внимание! Для тестирования устройства необходимо сначала его подключить к определенному порту.

Аналоговые датчики​

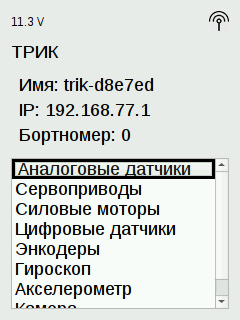

Для запуска тестирования аналоговых датчиков выберите соответствующий пункт в списке.

Конфигурация портов для аналоговых датчиков​

ПортКонфигурация
A1–A2

Инфракрасный датчик расстояния.
Пределы значений: 8–80 см.

A3–A4

Датчик касания. Значения:
0 — отсутствие нажатия,
1 — нажатие.

A5–A6

Датчик освещенности.
Пределы значений: 0–100. 0 — белый, 100 — черный.
Датчик должен быть установлен на расстоянии 8–15 мм от поверхности.

Сервоприводы​

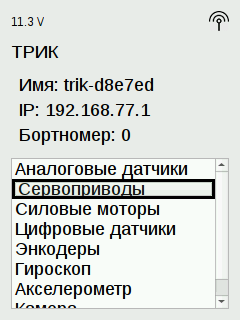

1. Для запуска тестирования сервоприводов выберите соответствующий пункт в списке.

2. Выберите порт, к которому подключен сервопривод. Сервоприводы подключаются к портам S1-S3.

3. Нажмите кнопку «Ввод» на контроллере для подачи питания на сервопривод.

4. Если прибавить мощность с помощью кнопки «Вправо», сервопривод будет крутиться по часовой стрелке.

5. Если убавить — против часовой стрелки.

Силовые моторы​

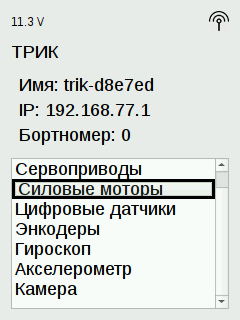

1. Для запуска тестирования силовых моторов выберите соответствующий пункт в списке.

2. Выберите порт, к которому подключен мотор. Моторы подключаются к портам M1–M4.

3. Нажмите кнопку «Ввод» на контроллере для подачи питания на мотор.

4. Если прибавить мощность с помощью кнопки «Вправо», моторы будут крутиться вперед.

5. Если убавить — назад.

к сведению

Внимание! Если мотор крутится не в ту сторону, достаточно поменять направление тока — отсоединить силовой провод и вставить другой стороной.

Цифровые датчики​

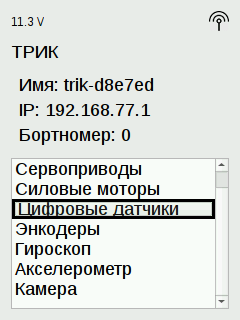

Для запуска тестирования цифровых датчиков выберите соответствующий пункт в списке.

Конфигурация портов для цифровых датчиков​

ПортКонфигурация
D1–D2

Ультразвуковой датчик расстояния.
Пределы значений: 8–250 см.

к сведению

Внимание! Если датчик выдает -1, значит он либо слишком далеко от предмета, либо слишком близко к нему.

Энкодеры​

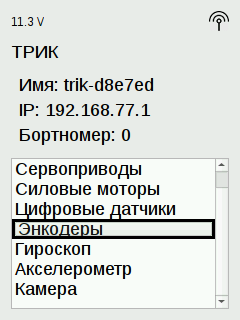

1. Для запуска тестирования энкодеров выберите соответствующий пункт в списке.

2. Подсоедините колеса к моторам с помощью втулки.

3. Для тестирования работоспособности энкодера необходимо покрутить колесо вперед-назад и посмотреть изменения показаний энкодеров.

к сведению

Внимание! Энкодеры инкрементальные. При прокрутке мотора значение энкодера может быть как отрицательным, так и положительным.

Гироскоп​

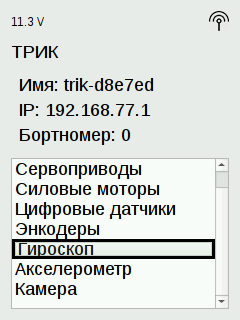

1. Для запуска тестирования гироскопа выберите соответствующий пункт в списке.

2. Для тестирования работоспособности гироскопа необходимо изменить положение робота в пространстве и посмотреть изменения показаний.

к сведению

Внимание! Все показания в милиградусах.

Акселерометр​

1. Для запуска тестирования гироскопа выберите соответствующий пункт в списке.

2. Для тестирования работоспособности акселерометра необходимо изменить положение робота в пространстве и посмотреть изменения показаний.

к сведению

Внимание! Все показания в милиградусах.

Камера​

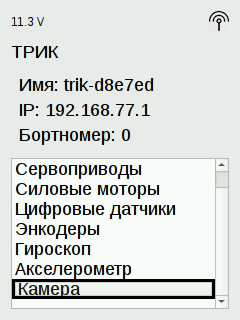

1. Для запуска тестирования подключенной камеры выберите соответствующий пункт в списке.

2. При правильно работающей камере, на экран должно выдаваться изображение.

​​
​​
​​
​​
​​
​​
​​
​​
